MB15进口板型板式冷却器是一种节能热交换装置，具有传热效果高、结构紧凑、占地面积小、操作简便，清洗、拆卸、维护方便，容易改变换热面积或流程组合等优点。

　  板片人字形波纹，介质流动形成湍流状态，粘胶式密封垫片。传热系数能高达2000～6000 W/㎡.℃ 左右。

　  本产品适用于化工、机械、食品、饮料、医药、住宅供暖、供热水、空调等部门。

板片材质： 不锈钢材质：SUS304、321、316、316L、纯钛TAI-A
密封垫片： 丁晴胶(NBR) (使用温度：-20-+120℃)
三元乙丙胶(EPDM) (使用温度：-50-+150℃)
氟胶(Viton) (使用温度：-0-+180℃)
板片厚度： 0.5mm

MB15型板式冷却器主要技术参数：
******组装面积 150 ㎡
******水处理量 380 m³/h
管径 DN150
******设计压力 1.6 Mpa
******设计温度 180 ℃
流道截面积 0.00117 m2
波纹深度 2.6 mm
板片尺寸 1502×500 mm
中心距 298.5×1294 mm
传热系数 2000-6000 W/㎡·℃

MB15型板式冷却器外形尺寸：
长度(mm) 换 热 面 积 (㎡)
30 60 90 120 150
L 板片数 x 3.1mm
L1 840 1040 1240 1540 1840

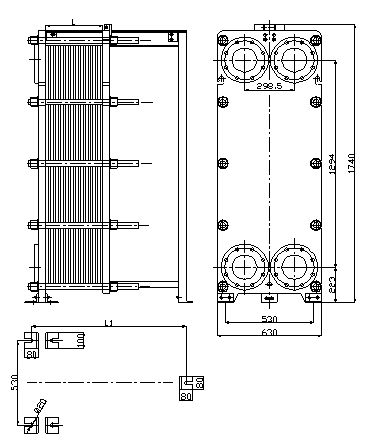

MB15型板式冷却器设备外形尺寸：（仅供参考）
